HRシステム引戸用で(下部ガイドにはFG-060を使用)、設計ガイド「金具の納まり参考図」中の「戸の高さ寸法の求め方」によると、上下の隙間合計寸法(上部レールと戸の隙間+下部隙間)は16mm必要となりますが、もっと少なくすることはできませんか?

回答

できます。

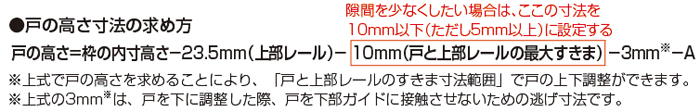

設計ガイドにおける「戸の高さ寸法の求め方」は、上部吊り車が有している上下調整範囲をフルに活用できることを条件に式を設定しております。もし、上部隙間を最大までとる必要がないとお考えの場合は(すなわち、調整代をそんなに必要としない)、その分隙間を少なくすることができます。

ただし、調整代は現場での思わぬ寸法誤差やたわみ等に対応できるようにとの考えから設定されていますので、調整代が少なくなる程その対応範囲が少なくなるということは予めご承知ください。
