2Wayソフトクローズは、化粧カバーやレールと壁の隙間等でトリガーの位置が変わります。各項目を入力することで、トリガーの取り付け位置を算出できます。
HRシステム
■選択できる2wayソフトクローズ
◇FCX-292-K-H
◇FCX-292-K-H-L

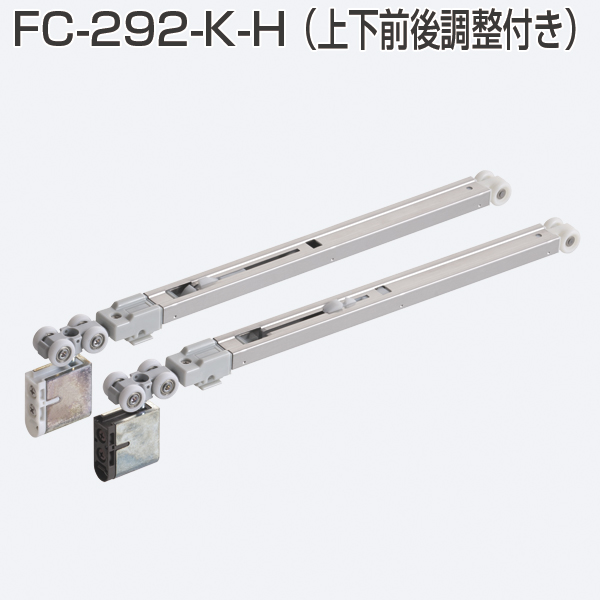

◇FC-292-K-H（2個使用）

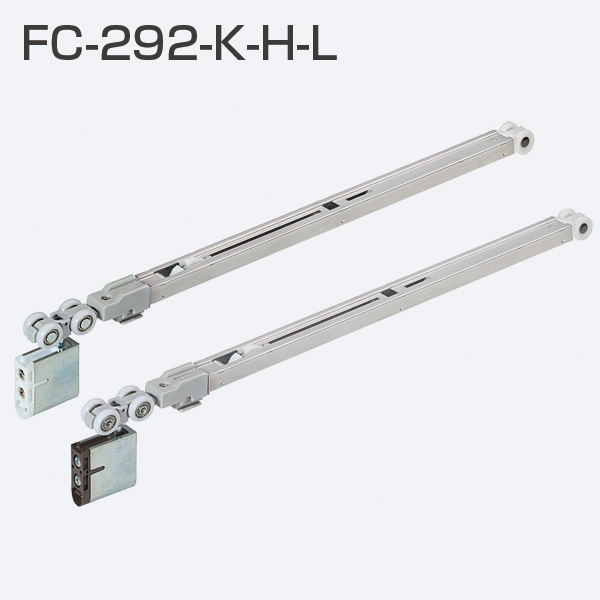

◇FC-292-K-H-L（2個使用）
■扉の最小幅寸法
◇FCX-292-K-H：527mm
◇FCX-292-K-H-L：595mm
◇FC-292-K-H：790mm
◇FC-292-K-H-L：880mm
■選択できる化粧カバー
◇HR-292-C3（カバー厚み3mm）
◇HR-292-C8（カバー厚み8mm）
◇カバーなし（カバー厚み0mm）
■対応レール
◇HR-150-OS
◇FK-100+HR-150
AFDシステム
■選択できる2wayソフトクローズ
◇FCX-2950-K-H
◇FCX-2950-K-H-L

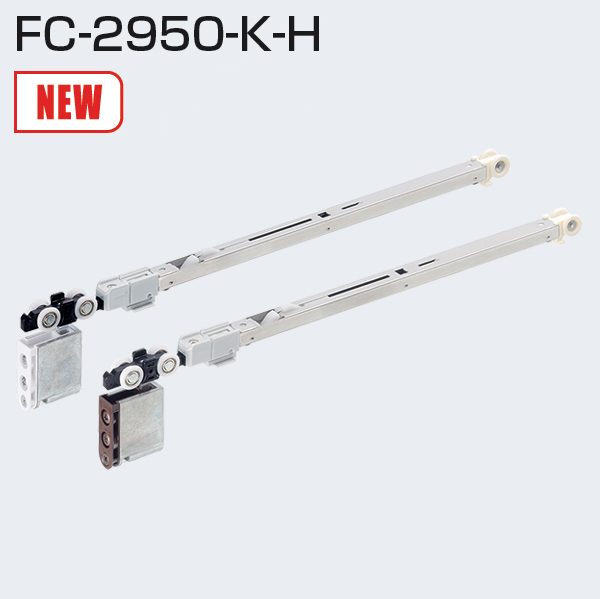

◇FC-2950-K-H（2個使用）

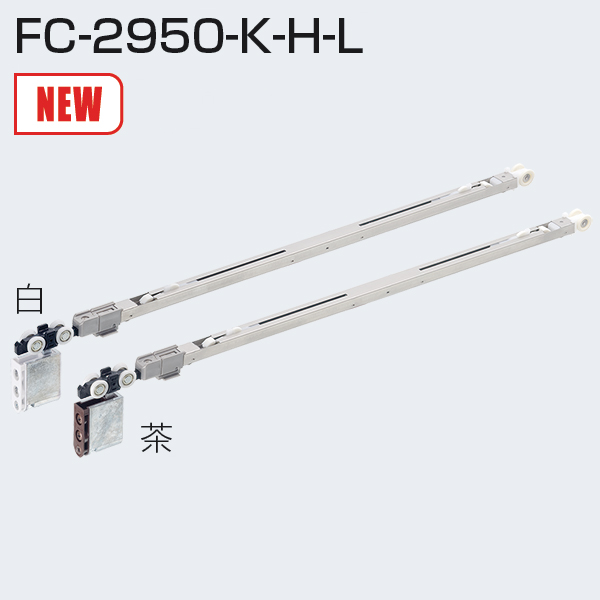

◇FC-2950-K-H-L（2個使用）
■扉の最小幅寸法
◇FCX-2950-K-H：520mm
◇FCX-2950-K-H-L：590mm
◇FC-2950-K-H：740mm
◇FC-2950-K-H-L：875mm
■選択できる化粧カバー
◇AFD-2950-C3（カバー厚み3mm）
◇AFD-2950-C10（カバー厚み10mm）
◇AFD-2950-C17（カバー厚み17mm）
◇AFD-2950-C3 ＋ AFD-2950-C14（カバー厚み17mm）
◇カバーなし（カバー厚み0mm）
■対応レール
◇AFD-1500-OS
◇AFD-1500-OS-34
◇FK-100+AFD-1500
重量SDシステム
■選択できる2wayソフトクローズ
◇FCW-8000-K
◇FC-8000-K（2個使用）
■扉の最小幅寸法
◇FCW-8000-K：780mm
◇FC-8000-K：865mm
■選択できる化粧カバー
◇化粧カバー（カバー厚み17mm）
◇カバーなし（カバー厚み0mm）
■対応レール
◇SD-1000-OS

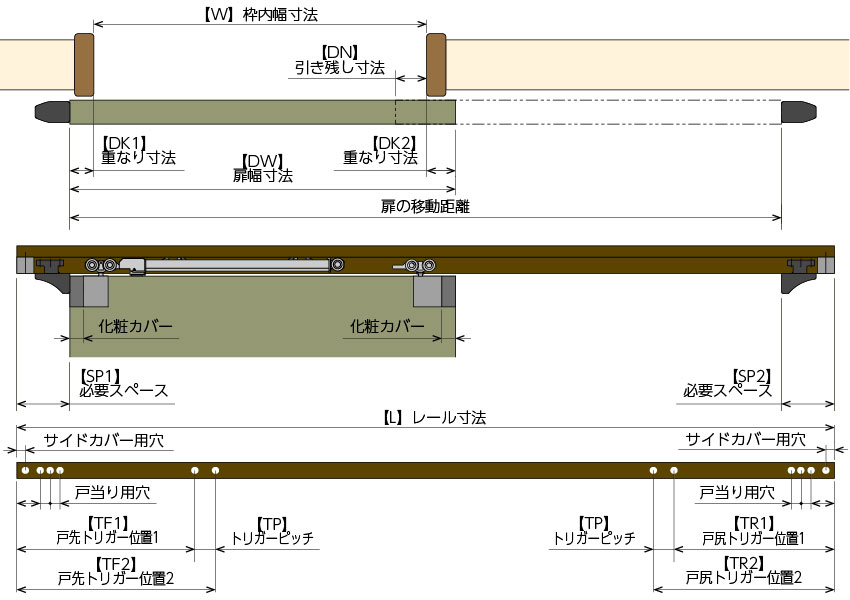

各項目の「名称」と「各寸法位置」は下図をご覧ください。
クリックで拡大選択入力寸法
【W】枠内幅寸法
（算出寸法：【DW】扉幅寸法）
【DW】扉幅寸法
（算出寸法：【W】枠内幅寸法）
必須入力寸法
【DN】引き残し寸法
【DK1】重なり寸法 戸先側
【DK2】重なり寸法 戸尻側
【SP1】ストッパー厚さ寸法 戸先側
【SP2】ストッパー厚さ寸法 戸尻側
【化粧カバー】
算出寸法
【L】レール寸法
【扉の移動距離】
【TF1】戸先トリガー位置1
【TF2】戸先トリガー位置2
【TR1】戸尻トリガー位置1
【TR2】戸尻トリガー位置2
【TP】トリガーピッチ
【サイドカバー用 穴位置】
【戸当り用 穴位置】
選定ツールで算出される数値は、あくまで設計の参考値としてご利用ください。
