2Wayソフトクローズは、化粧カバーやレールと壁の隙間等でトリガーの位置が変わります。各項目を入力することで、トリガーの取り付け位置を算出できます。
はじめに下の3つのシリーズからお選びください。
HRシステム
■選択できる2wayソフトクローズ

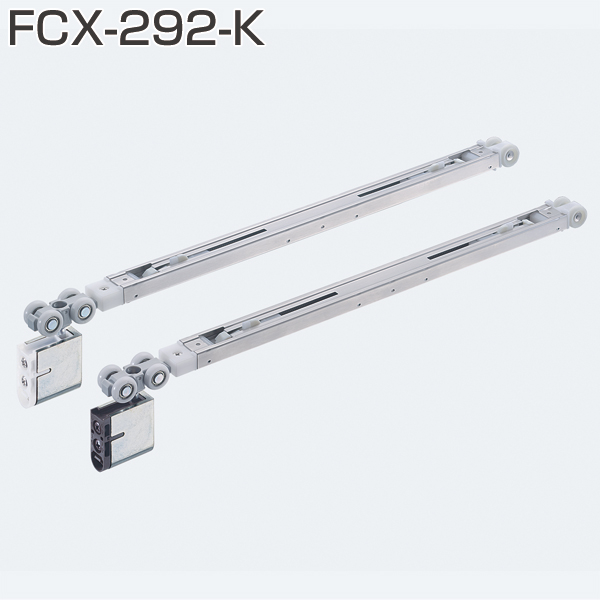

◇FCX-292-K

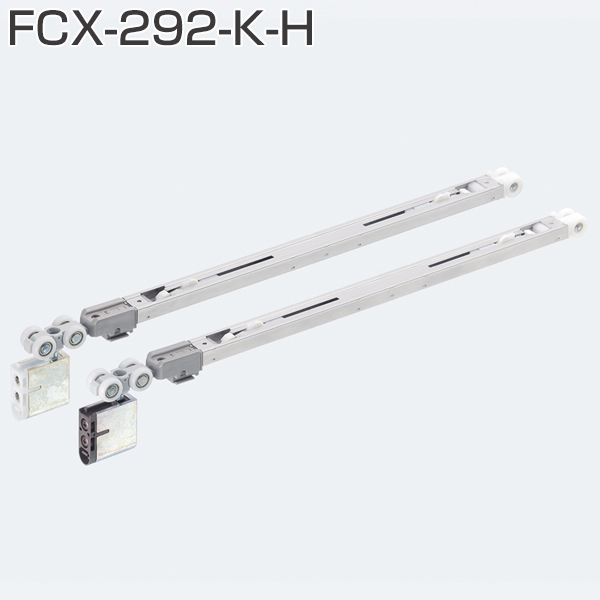

◇FCX-292-K-H

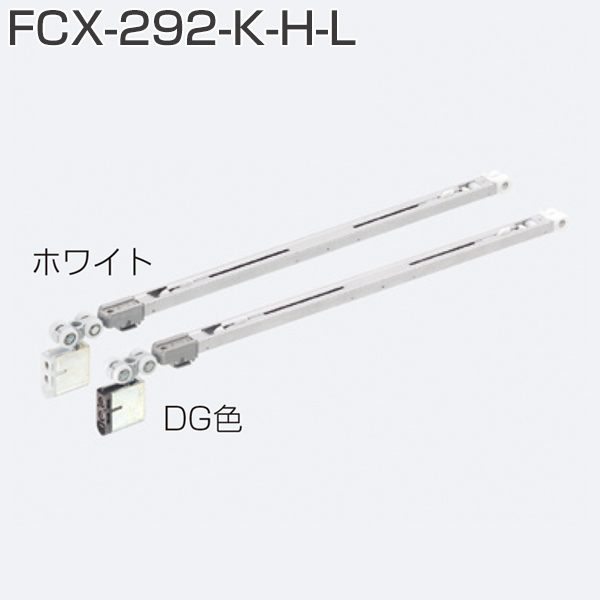

◇FCX-292-K-H-L
■選択できる化粧カバー
◇HR-292-C3
◇HR-292-C8
■対応レール
◇HR-130
◇HR-150
AFDシステム
■選択できる2wayソフトクローズ

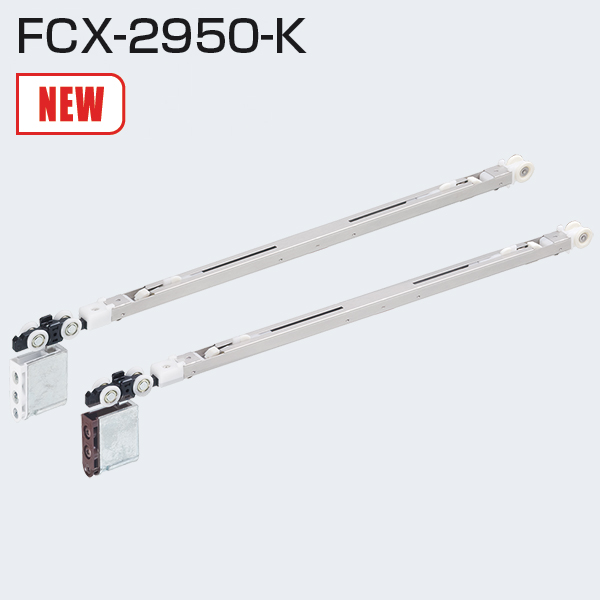

◇FCX-2950-K

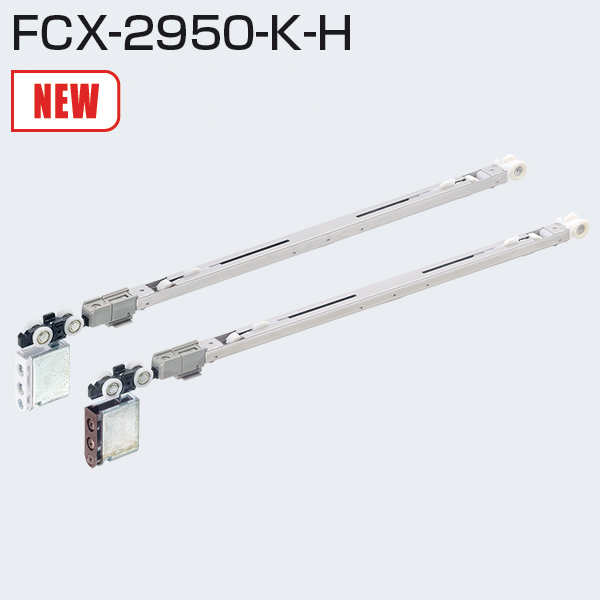

◇FCX-2950-K-H

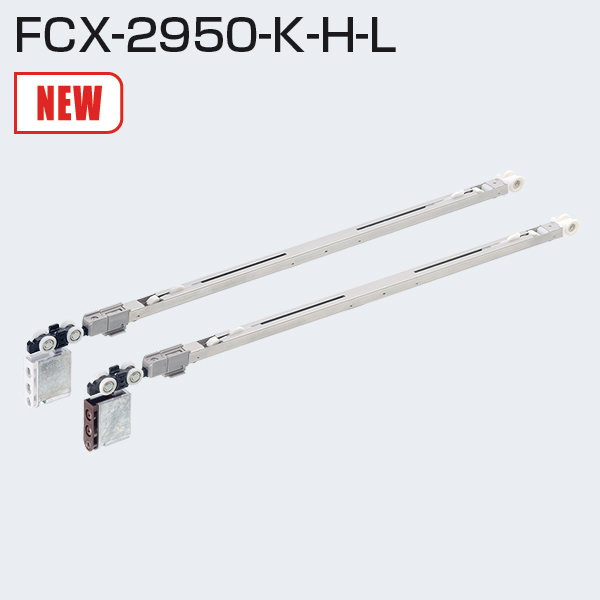

◇FCX-2950-K-H-L
◇FCX-9710
■選択できる化粧カバー
◇AFD-2950-C3
◇AFD-2950-C17
◇AFD-2950-C3 ＋ AFD-2950-C14
■対応レール
◇AFD-1300
◇AFD-1500
重量SDシステム
■選択できる2wayソフトクローズ

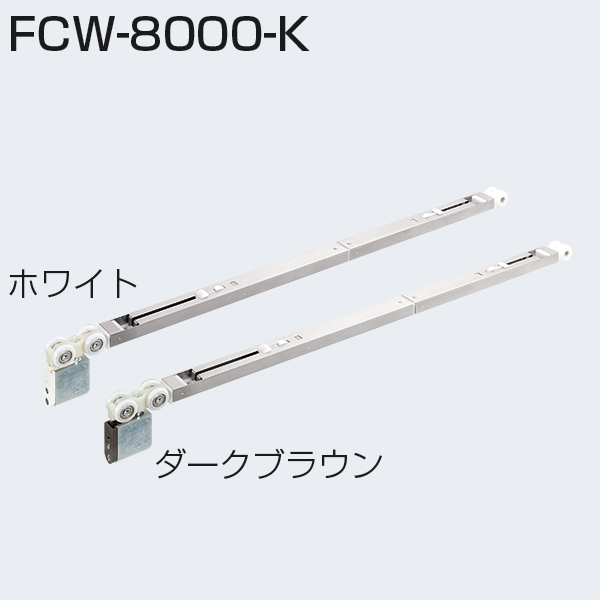

◇FCW-8000-K
■選択できる化粧カバー
◇化粧カバー
■対応レール
◇SD-1000
各項目の「名称」と「各寸法位置」は下図をご覧ください。
クリックで拡大選択入力寸法
【W】枠内幅寸法（算出寸法：【DW】扉幅寸法）
【DW】扉幅寸法（算出寸法：【W】枠内幅寸法）
必須入力寸法
【DN】引き残し寸法
【DK】重なり寸法
【SP】ストッパー厚さ寸法
【OF】戸先側枠内からのレールオフセット量
【OR】戸尻側枠内からのレールオフセット量
【OP】化粧カバー寸法
算出寸法
【L】レール寸法
【WW】壁幅寸法
【TF1】戸先トリガー位置1
【TF2】戸先トリガー位置2
【TR1】戸尻トリガー位置1
【TR2】戸尻トリガー位置2
【TP】トリガーピッチ
選定ツールで算出される数値は、あくまで設計の参考値としてご利用ください。
