回転収納Aプラン
■使用条件: 一般住宅屋内用木製パネル(浴室には使用できません)
◇パネルの総質量:40kg以下(パネル1枚)
◇パネルの厚さ:30~40mm(フラットハンドルを使用の場合:33mm・36~40mm)
◇パネルの幅:1,300mm以下(SWボトムタイトを使用の場合)
■各項目をご入力ください。

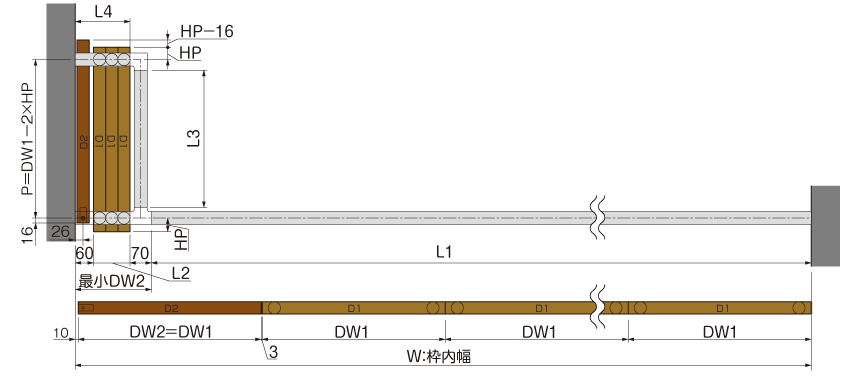

DW1(収納パネル)、DW2(開き戸パネル)、P(吊りピッチ)、L1・L2・L3・L4(直線レール)の各寸法を算出します。
枠内幅
【W】
mm
枠内幅
総パネル枚数
枚
総パネル枚数
吊り車位置
【HP】
mm
吊り車SW-901使用時は40mm以上。
吊り車SW-950を使用時は30mm。
オプション
アダプター
あり
なし
アダプターを使用すると、上部レールとL/T型継ぎを精度良く接続することができます。
また、取付面の段差の影響を受けにくくなります。
SW
ボトムタイト
あり
なし
SWボトムタイトを使用の場合、パネルの幅を1,340mm以下にする必要があります。
上部吊り車
(DW1用)
SW-901
(裏面付タイプ)
SW-950
(木口付タイプ)
